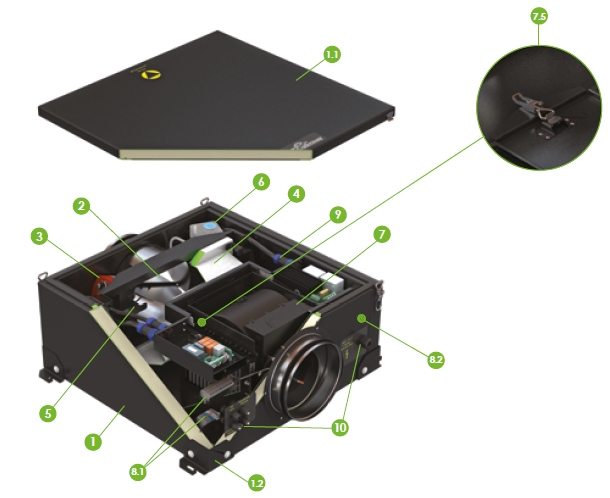

Канальная приточная установка представляет собой прочный металлический корпус со съёмной крышкой, внутри которого расположен керамический нагреватель, центробежный вентилятор ЕС, блок автоматики и нагрева, пылевой фильтр класса EU4, датчик загрязнения фильтра и электропривод воздушного клапана. На внешней стороне блока расположены входной и выходной фланцы, через которые воздух поступает с улицы и подается в помещение, а так же гермоводы для подключения кабелей и 4 кронштейна для крепления.
Принцип работы
Управление оборудованием осуществляет при помощи контроллера. После включения система проверяет корректность всех узлов и только после этого запускает прибор. Электропривод с возвратной пружиной открывает воздушный клапан, запускается вентилятор и система фильтрации. Забор воздуха осуществляет через входной фланец, проходит через пылевой фильтр, затем с помощью керамического PTC нагревает до нужной температуры и с помощью вентилятора направляется к выходному каналу. В помещение поступает уже очищенный и свежий воздух. Дополнительно есть возможность подключения канального фильтра ФКО-600 LED.
Монтаж
Колибри 1000 имеет высокий класс защиты IP44 от влаги и пыли, который позволяет монтировать устройство как внутри помещения, так и на внешней стене с улицы. Размещается как в вертикальном, так и в горизонтальном положении. Установка вентиляционной системы в конструкцию подвесного потолка позволяет организовать качественный воздухообмен с множеством вариантов размещения вентиляционных решеток в нескольких комнатах от 1 до 4. Дополнительное использование канальной вытяжной установки BW-700 ЕС позволит эффективно удалить излишнюю влагу и неприятные запахи. Приточная и вытяжная установки работают синхронно.
Управление
Контроль и настройка работы приточной системы осуществляется через многофункциональный пульт Zentec или GTC. Панель устанавливается на внутренней стене обслуживаемого помещения. Отличительные особенности, режимы и функции автоматики представлены в таблице (см. ниже)
Сравнение автоматики Zentec и GTC
Автоматика Zentec Монохромный дисплей 3.5". Язык интерфейса — русский. Недельный таймер с гибкими настройками: до 9 команд в неделю (день недели, скорость, температура, время, вкл/выкл). Автономное питание часов до 7 часов. Поддерживает переключение скоростей вентилятора, автоматическое регулирование нагрева от +10 до +30°С, ступенчатое подключение секций калорифера, защиту от перегрева, контроль датчиков на обрыв и КЗ. Есть функции «Понижение скорости», «Рестарт» и управление внешним ЕС-вентилятором. Подключение к умному дому по Modbus RTU.
Автоматика GTC Цветной сенсорный дисплей 3.5" (320×240). Язык интерфейса — русский и английский. Полное пользовательское меню настроек: яркость экрана, звуки, аварийные сигналы, отображение графиков, язык. Недельный таймер — до 4 команд в сутки (скорость, температура, вкл/выкл). Автономное питание часов. Все функции Zentec плюс дополнительно: отображение графика изменения температур, функция «Северный старт» (плавный разгон вентилятора при низких температурах), подключение датчика CO₂ и датчика влажности, управление внешним компрессорно-конденсаторным блоком, датчик наружного воздуха, индикация комнатной температуры.
Главное отличие: GTC — расширенная версия с сенсорным экраном, датчиками CO₂/влажности и полным контролем климата. Zentec — надёжная базовая автоматика с гибким таймером.
Преимущества использования Колибри-1000 ЕС
Оборудование разработано под Российский климат и условия эксплуатации
Индивидуальные разработки под особенности помещений
Многообразие в монтаже и простота обслуживания
Компактные формы и максимальная комплектация
Прочность и долговечность конструкции корпуса
Высокая производительность и экономичное потребление
